Antena caseira de 5dbi OMNI.

Marcadores:
Postado por Marcos às 15:50


De posse de uma antena de 5 dbi, resolvi abrir a mesma e tirar as medidas para poder postar para a rapazeada do blog, além disso fiz um teste e fiz uma antena caseira para medir o desempenho e os resultados foram bons!





A antena consiste basicamente em um pedaço de cobre com um espiral de 2 cm, e um desacoplador em baixo.

O desacoplador serve basicamente para que o restante da antena (a parte de baixo) não capte sinal tambem e interfira no desempenho, o desacoplador seria esta parte com maior espessura na parte de baixo da antena.



Eu realizei um teste simples com um pedaço de cabo coaxial, onde descasquei o mesmo deixando somente a area do cobre, deixei 2 cm do cabo intacto para indicar o descoplador, já que o cabo coaxial vem com uma capa de aluminio que isola recepção.

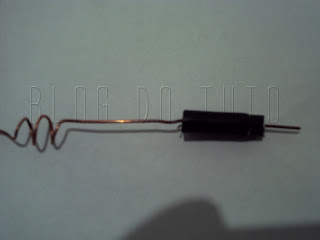

 Veja na imagem acima o pedaço que deixei sem descascar e na imagem abaixo já com o conector para a placa wireless.

Bom esta antena se saiu muito bem no envio de sinal, ela é boa para colocar em um roteador wireless para amplificar o sinal já que a maioria vem com uma antena de 2dbi, na recepção de sinal ela já não se saiu muito bem.

Faça o download do material desta postagem em PDF clicando na imagem abaixo:
