Apostila antena de PVC (adaptação lata de batata)

Esta é uma adaptação da antena de lata de batata, feita com cano de PVC, com resultados bem positivos.
Antena direcional
(Adaptação da antena de pringles)
Bom pessoal a algum tempo eu mostrei como fazer uma omni caseira
bem baratinha com fio de cobre que funcionava aceitavelmente,
porém estudando melhorias percebi que a omni é melhor no envio de
sinal, para receber ela fica um pouco atrás da direcional que é a
que vamos ensinar como fazer agora.
Materiais
quase todos os materiais se encontra em lojas de construção:
● cano de pvc com 75mm de diâmetro (existe um cano com esta medida padrão).
● duas tampas para o mesmo cano.
● Um parafuso rosca infinita.
● 10 porcas para o parafuso
● 6 arruelas de 15mm justas no parafuso.
● Conjunto de conector painel.
● papel aluminio.
● cabo coaxial
● conector para a placa wireless(esse você só encontra na loja onde se vende a placa)
corte o cano de pvc de maneira que com as tampas de 15cm pra
frente e + 9 cm pra trás totalizando 24cm total.
Aqui com as minhas tampas deu 18cm verifique pois cada tampa pode
variar de tamanho.o tamanho do cano tem 18 cm

Este mesmo cano deve ser forrado com papel alumínio conforme
abaixo (coloque o lado brilhoso colado e o fosco voltado para o
interior do cano para evitar que ele reflita o sinal).
o papel aluminio evita que o sinal venha pelo lado da antena
causando interferência.

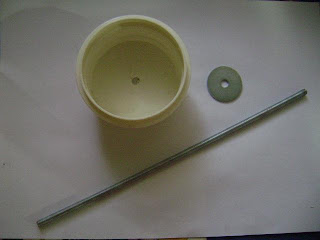

Agora vamos preparar o captador de sinal com o parafuso rosca
infinita.
Corte o parafuso de modo que com as tampas sobre mais ou menos o
tamanho das porcas que você irá usar somado ao tamanho da antena
com as tampas ex.:
cano 18 cm mais tampas 24cm porca 0,5cm
total do parafuso 25cmFaça um furo nas tampa bem no centro onde passará o parafuso.

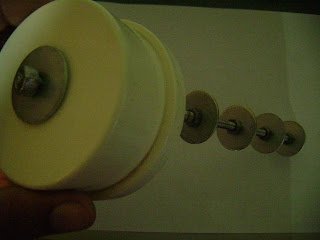

Meça 15 cm do inicio do parafuso e ponha uma porca e uma arruela e
mais uma porca, este processo será repetido 4 vezes de maneira que
fique como a foto abaixo:A distancia entre as arruelas deve possuir uniformidade deve estar
em torno de 4,5 cm

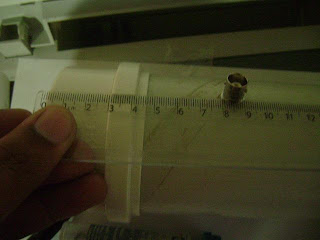

Agora meça tambem com a tampa 8,4cm de distancia do fundo da tampa
para onde sobrou o parafuso sem arruelas.



e fure o cano (procure ser preciso) no diamtero do conector que
você comprou.

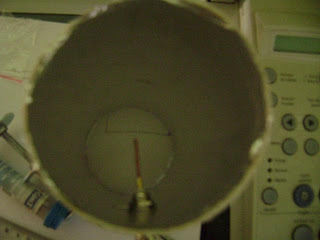

solde um pedaço de foi rigido de cobre no conector de maneira que
de 3,5 cm total desde o fudo do conector ( ele ficará bem próximo
ao parafuso mas não pode encostar)
Agora coloque o parafuso dentro do cano e as tampas já furadas e
prenda com uma arruela e uma porca nas extremidades do parafuso.
Forre tambem com papel aluminio a tampa traseira da antena ( onde
esta o conector)
veja abaixo a antena pronta:
Faça o download deste material completo em pdf clicando abaixo:
